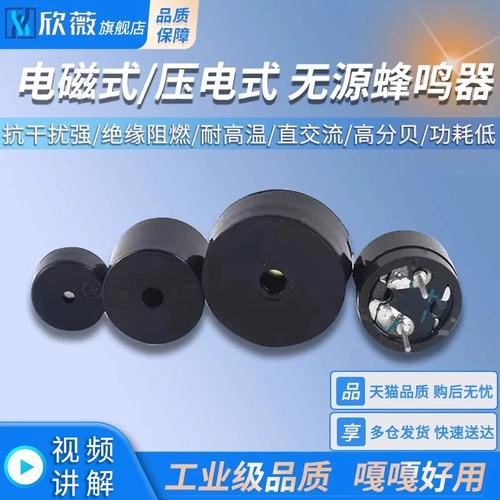

在電子制作、智能家居、工業控制及消費類電子產品中，蜂鳴器作為一種結構簡單、可靠性高的發聲器件，被廣泛用于提示音、報警聲和簡單音樂播放。其中，無源蜂鳴器（又稱訊響器揚聲器）由于需要外部驅動信號才能發聲，給予了設計者更大的頻率控制自由，因而備受青睞。本文將圍繞電磁式與壓電式兩種主流無源蜂鳴器，結合常見的2~4V、2~7V、3~24V寬電壓應用場景，為您梳理選型與使用要點。\n\n一、無源蜂鳴器的工作原理\n無源蜂鳴器內部不帶振蕩電路，不能直接接直流電壓發聲，必須由單片機、定時器或音頻功放輸出方波、正弦波等交流信號驅動。其發聲頻率由外部驅動信號的頻率決定，因此在編程控制下可以實現多音調、音樂旋律等效果。常見的無源蜂鳴器按工作原理分為電磁式和壓電式兩大類。\n\n二、電磁式無源蜂鳴器\n電磁式無源蜂鳴器利用電磁感應原理，由線圈、磁鐵、振膜等構成。當交流驅動信號通過線圈時，產生交變磁場，帶動振膜振動發聲。\n\n特點：\n- 阻抗較低，通常為8Ω、16Ω、42Ω等，需較大的驅動電流；\n- 發聲頻率范圍較寬，常見為2kHz~4kHz，低頻響應較好；\n- 聲音渾厚，適合中低頻提示音；\n- 驅動電壓范圍一般為2~4V、2~7V，部分型號可支持至12V；\n- 體積相對較大，功耗較高；\n- 常用單片機IO口無法直接驅動，需要三極管、MOS管或專用驅動芯片。\n\n典型應用：玩具、門鈴、電子鎖、簡單報警器。\n\n三、壓電式無源蜂鳴器\n壓電式無源蜂鳴器利用壓電陶瓷的逆壓電效應，當施加交流電壓時，陶瓷片產生機械形變，帶動金屬片振動發聲。\n\n特點：\n- 阻抗高，通常為數百歐姆至幾千歐姆，驅動電流小；\n- 發聲頻率較高，常見諧振頻率為3kHz~5kHz，適合高頻提示音；\n- 聲音清脆、穿透力強，但低頻響應較差；\n- 驅動電壓范圍寬，常見3~24V、2~7V等，可直接由較低電壓驅動；\n- 體積小、功耗低；\n- 多數壓電式無源蜂鳴器可由單片機IO口通過限流電阻直接驅動（但音量可能有限）。\n\n典型應用：家電提示、醫療設備、儀器儀表、安防報警。\n\n四、常見電壓范圍解讀\n市場上常見的無源蜂鳴器往往標注了電壓范圍，如2~4V、2~7V、3~24V等。這表示蜂鳴器能夠正常工作的驅動電壓區間，并不代表可以直接接反或超過極限電壓。\n\n- 2~4V：這類蜂鳴器常見于電磁式，工作電流較小，適合3V紐扣電池或3.3V單片機系統，但音量相對較低。若想獲得更大音量，可在允許范圍內適當提高電壓。\n- 2~7V：兼顧低壓與中等電壓，兼容3.3V、5V、6V等常見系統。設計時需注意，在低壓下聲音較小，必要時需通過軟件提升驅動頻率至諧振點，或者采用升壓電路。\n- 3~24V：寬電壓型號多為壓電式或無源電磁式，適用于12V、24V工業供電系統。在此類系統中 Direct來自PLC或MCU的信號通常無法直接驅動24V蜂鳴器，需要配合晶體管或驅動模塊。對于無源壓電式，由于驅動電流極小，可通過高壓側晶體管輕松控制。\n\n五、選型與使用建議\n1. 明確發聲特性要求：若需要低沉柔和的聲音，優先選擇電磁式；若需要高亢清脆、穿透力強的聲音，優先選擇壓電式。\n2. 確定驅動電源：根據系統的供電電壓與IO口驅動能力選擇。電感性（電磁式）負載建議增加續流二極管并采用三極管驅動；壓電性（壓電式）負載額定電流極小，可直接IO驅動但需要注意驅動頻率與諧振頻率的匹配。\n3. 充分發揮無源優勢：無源蜂鳴器的核心優勢是依靠外部PWM調音。可通過改變驅動頻率制造不同音調，比如用1000Hz低頻和高頻交替實現“滴嘟”聲或播放簡單和弦。需要可靠穩定驅動聲音時，盡量讓驅動頻率與其聲壓最大的諧振頻率接近。\n4. 避免錯誤應用：切勿將無源蜂鳴器直接接直流電源兩端長時間工作，不但不會發聲，還可能燒毀線圈（電磁式）或長時間形變損壞（壓電式）。區分有源與無源的也要根據不同驅動方式匹配合適電路。\n5. 注意機械與封裝選擇：若空間受限且諧振頻率足夠清除背景噪，可以優先開孔整體易于發聲設計的15mm直徑產品；也有不另外開外殼出聲貼片額外超小的。焊接時可以留意正負極有無標記（Flying正極拉形等現象通常是某些廠規則）。\n\n無源蜂鳴器雖小，卻需要在電磁、電學、空間以及控制系統多方面權衡。當你面臨2~4V、2~7V、3~24V的接線機會時，不妨依照上文所述的性能譜系梳理一下是推進電磁款式用三極管還是使用較放心直接的極低持續工作側的雙針靠近導線型——而后再將程序以不同方波疊加報訊出口。如此便能輕松駕馭這款用途廣泛的多模發寬范圍通電即有拍的一切發音頻確認工具的應用道路。\n以上望作線索幫你厘清采購標識，去更好地回歸清晰邏輯與條件反射接線確定。謹告用心設計習慣中的精準供電正是解鎖良品的基準段。“呼與鳴器輕快如思聰、聲宏勝入單”這類設計評語就此留余你們之后的電子發現體驗圈與耳辨段途中共同持賞等驗已見。”
